norns: 硬件帮助
通过本页面和上方的搜索栏，您应该能够解决遇到的大多数norns问题。
如果您需要额外帮助，我们会为您提供支持！请使用以下格式发送邮件至help@monome.org：
- 您遇到了什么问题？
- 重现该问题需要哪些步骤？
- 问题发生时norns连接了哪些额外硬件？包括控制器、wifi适配器、外部集线器等。
- 请附上问题发生时maiden中打印的任何输出
如果您无法提供可靠重现问题的具体步骤，这将降低我们的处理效率。如果我们指向现有资源并要求您验证额外信息，请理解。
如需特定脚本和库的支持，请访问lines并搜索该脚本的讨论线程。
章节
更换部件 - 标准norns
屏幕
norns屏幕是带有Molex连接器的Newhaven Display 2.7”图形OLED模块。每个标准norns都配有白色型号（NHD-2.7-12864WDW3-M），也可以更换为黄色（NHD-2.7-12864WDY3-M）。任一型号都可以从许多电子元件分销商在线订购。
安装时，请务必从侧面操作——即使使用超细纤维布，擦拭观看区域的碎屑或油污也可能造成损坏。为了减少挫折感，请确保身边有气吹器——在此过程中灰尘可能迅速积累，用集中的气流快速清除是最简单的方法。
wifi适配器
为了使用热点功能，请确保购买带有Ralink RT5370芯片组的替换WiFi适配器。
充电器
norns附带的充电器是GEO151UB-6020，其电源规格为2A / 5.25V。可以从Adafruit购买直接替换品。这个电源适配器质量非常高，可以使用110或240 VAC输入，因此可以通过简单的插头适配器在美国以外使用。
电池
标准norns配有带JST连接器的PKCELL LP803860 3.7V / 2000mAh电池。
如果性能没有改善，可以从Adafruit或DigiKey购买直接替换品，或通过邮件联系help@monome.org获取替换品（20美元，包含运费，仅限美国或可与现有国际购买捆绑）。
在购买新电池之前，请考虑您的norns可能没有准确报告电池性能。要测试，请完全耗尽电池然后完全充电。
编码器
如果您的编码器感觉”跳动”，您可以通过以下简单测试来确认编码器是否需要维修：
- 导航到 LEVELS 页面
- 将一个电平调到最大并继续旋转编码器
- 如果电平跳动且无法保持在最大值，那么您可能需要更换该编码器
如需深入测试，请参阅 lines 上的此讨论。
我们不建议在家自行维修，因为编码器对热量极其敏感，需要快速、有把握的焊接。要安排维修/更换，请发送邮件至 help@monome.org，并提供以下信息：
- 您的订单号（如果您直接从 monome 购买设备）
- 如果您不是从 monome 购买，请提供您所知道的设备先前使用情况的任何细节
- 使用小螺丝刀拆下底板，并告知我们您的电路板是黑色还是森林绿色
标准norns：CM3+
2021年之前生产的所有标准norns设备都配备了计算模块3（CM3），存储空间为4GB。2021年及之后生产的A级设备（以及少数2021年的B级设备）配备了计算模块3+（CM3+），存储空间为32GB。
每台标准norns都可以通过更换芯片来运行32GB存储的CM3+，只需按照以下步骤在家操作即可。
确认计算模块型号

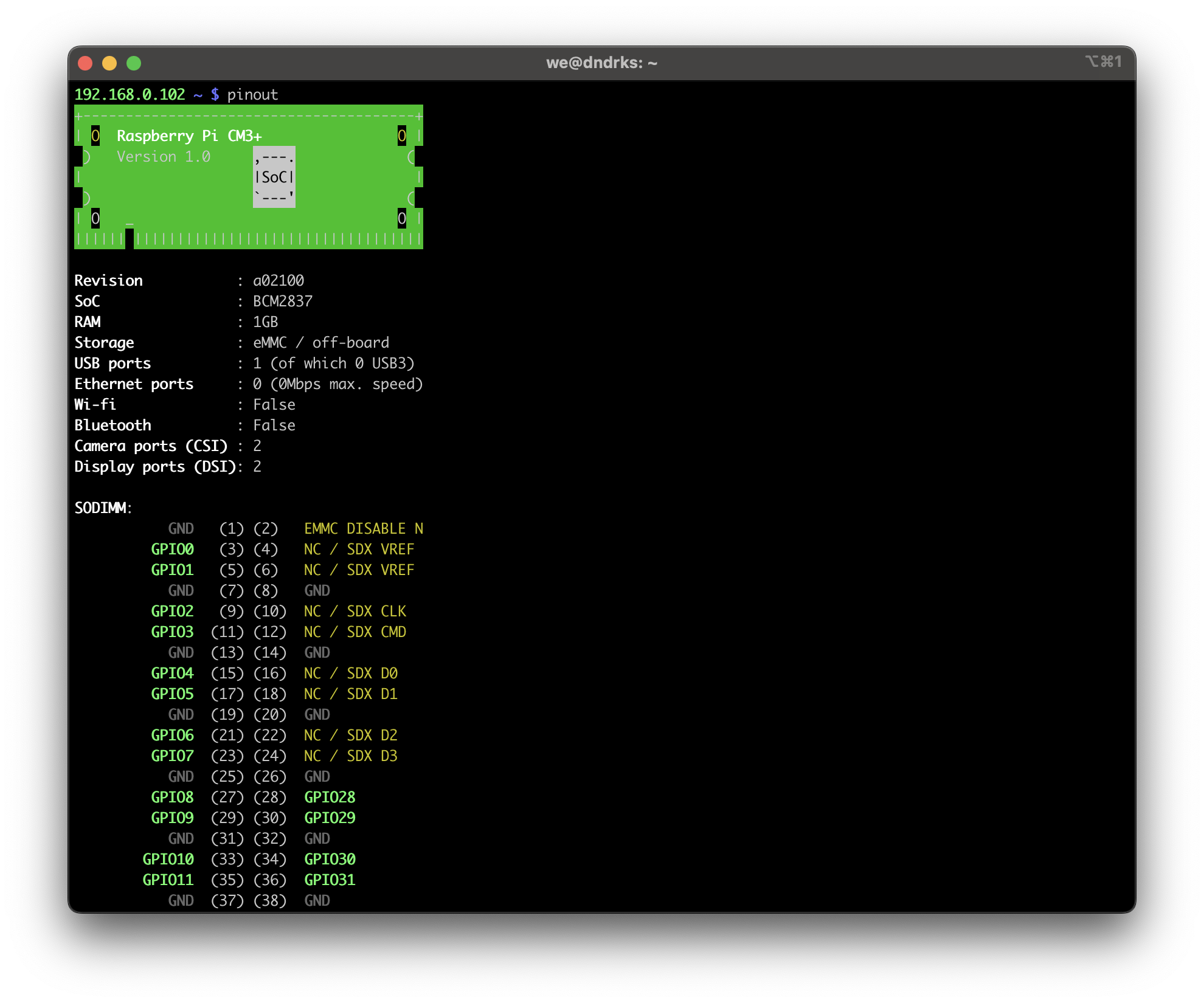

要确认您的norns安装了哪种芯片，请通过SSH连接并执行pinout命令，它将返回您安装的计算模块的名称（以及一个可爱的图示！）：
如果您没有安装CM3+，下一节的步骤将引导您完成升级过程（假设您手头有CM3+芯片）。
CM3+升级
无需焊接，但您需要稍微拆卸您的norns。请按照本教程视频操作：
注意：有关文件系统扩展步骤的最新信息，请参阅数据管理帮助。
WiFi故障排除
标准norns
如果您没有主动使用WiFi适配器，最好不要一直插着。它会消耗大量电量，耗尽电池和系统资源。
如果您始终无法通过此处概述的连接步骤将norns连接到WiFi，请执行以下步骤：
-
先启动norns，然后插入适配器。
-
确认您的路由器正在广播2.4GHz频段——WiFi适配器不支持5GHz。
-
如果您的网络名称中有撇号，可能会被解释为素数符号，这将导致连接失败。从网络名称中删除撇号已帮助解决了大多数连接问题。
-
尝试靠近您的WiFi路由器。信号差可能使其看起来无法工作。
-
将WiFi适配器插入非norns计算机（笔记本电脑/台式机；MacOS/Windows/Linux）并确认适配器功能正常。如果您的适配器有缺陷，请发送邮件至help@monome.org获取更换品。
-
如果提示更新适配器的驱动程序，请进行更新。即使没有可用更新，有时简单的搜索更新任务也能解决连接问题。此过程完成后，将适配器重新插入norns。
-
如果norns仍然无法连接WiFi，请将电源线连接到您的非norns计算机，并按照此处概述的

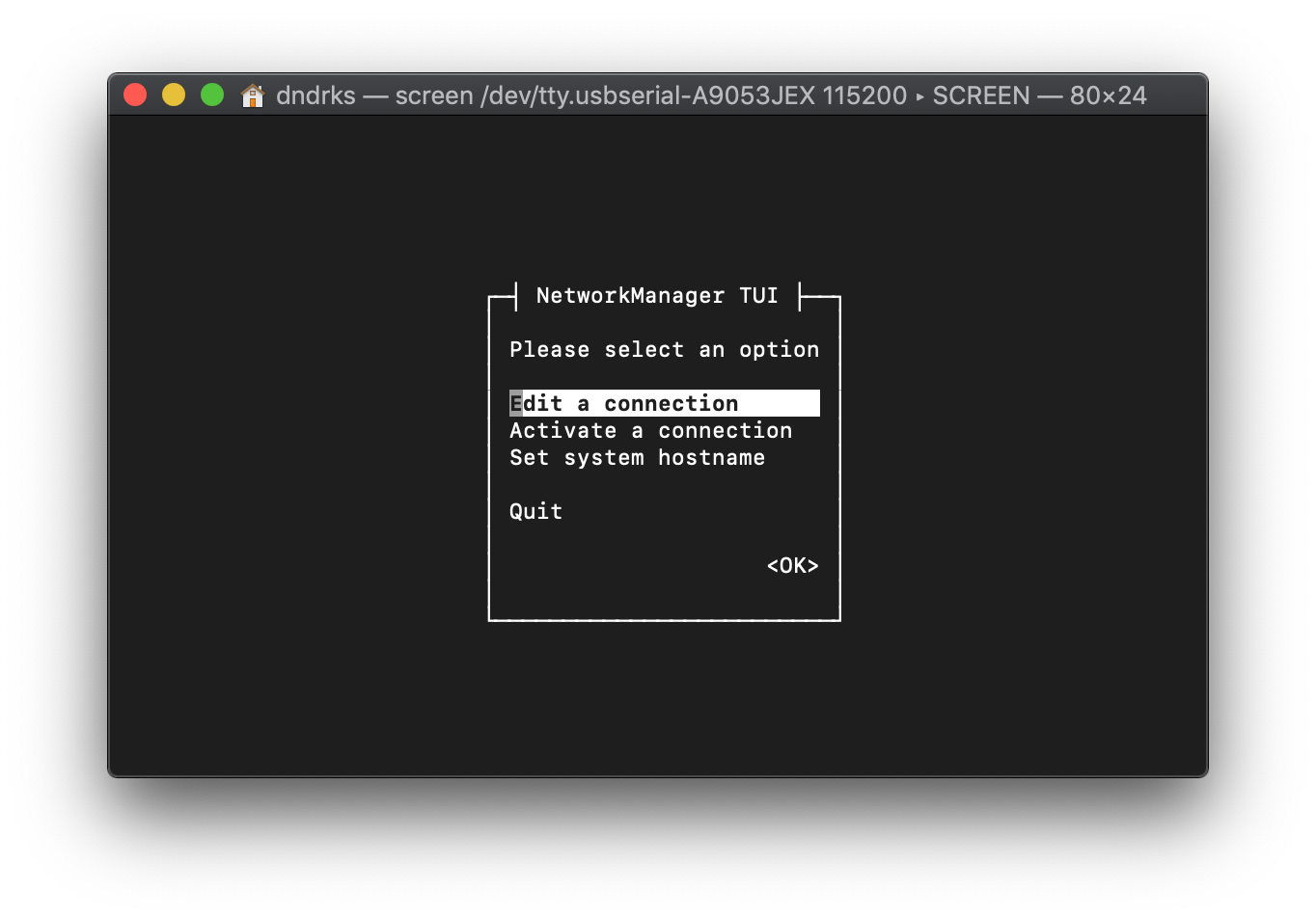

serial步骤操作。执行串行登录后，尝试执行nmtui以获取WiFi工具的图形界面，这可能更容易连接到网络：
-
如果您仍然无法连接，请发送邮件至help@monome.org，并提供以下信息：
- 您的适配器是否能够成功连接非norns计算机
- 如果在norns启动后插入，适配器是否看起来处于活动状态
- 第5步中终端屏幕的屏幕截图
- 您的WiFi网络名称
- 您的WiFi路由器品牌/型号
- 您的路由器配置（WPA、WEP等）
- 您的路由器是否设置为网状网络
norns shield
为了获得最佳整体性能，无论是CPU还是RF干扰，我们强烈建议在不需要时禁用WiFi。
如果您始终无法通过此处概述的连接步骤将shield连接到WiFi，并且您确定密码输入正确，请执行以下步骤：
-
如果您的网络名称中有撇号，可能会被解释为素数符号，这将导致连接失败。从网络名称中删除撇号已帮助解决了大多数连接问题。
-
尝试通过以太网将shield连接到路由器，并从另一台计算机通过SSH连接到它。
-
在终端中，执行
nmtui以获取WiFi工具的图形界面，这将提供有关网络连接问题的更多信息： -
如果仍然无法连接，您可能需要更改Pi的国家代码。在终端中，执行
sudo raspi-config并进入本地化选项来设置您的国家。 -
除了这些步骤之外，我们建议检查
journalctl文件以查看有关Pi连接失败原因的其他信息。执行journalctl --no-pager查看完整日志。
如果您尝试了这个列表的所有步骤都没有成功，我们建议在线搜索您的特定路由器，确认是否有针对您的Pi型号和路由器的已知配置步骤。网络连接依赖于Pi本身，而不是norns软件堆栈。
启动故障排除
标准norns
如果您的norns似乎无法启动，可能是计算模块（CM3）没有正确安装，或者屏幕排线在完全组装时压在CM3上导致芯片短路。
请跟随此处的拆卸视频操作。重新安装CM3只需要将其弹出（视频约2:30处显示），自信地对齐，然后重新放入。在重新组装设备时，在将电路板拧回机壳之前，检查是否能正常供电——电路板将通过屏幕排线和电池连接器松散地连接。如果它能启动，那么您需要确保屏幕排线的折叠紧密——这应该有助于减少对CM3的压力。只需将它们折叠得更紧一些，作为最终测试，尝试将电路板拧回机壳以验证排线不再向下推压芯片。
norns shield
如果您的shield似乎无法启动，首先要检查的是是否从您的shield输出中发出“启动音”。将耳机或扬声器连接到shield的输出（由向外箭头标记）并给其供电——在20秒左右，您应该听到一个类似正弦波的音调，表示norns操作系统已成功加载。
如果您没有听到启动音，norns操作系统没有启动。最好的下一步是按照这些步骤重新刷写您的SD卡。
- 如果在成功重新刷写后您仍然没有听到启动音，我们建议确认您的树莓派Pi是否可操作。最简单的方法是将Pi从shield中取出，将其连接到HDMI显示器/电视，并单独给Pi供电。如果Pi可操作，您将在显示器/电视上看到一个彩虹正方形。
- 如果您的Pi可操作，您的shield可能需要维修/重新触接。请参阅下面的“后续步骤”部分。
- 如果您的Pi不可操作，更换Pi应该能解决问题。
- 如果在成功重新刷写后您确实听到了启动音，但在屏幕上没有看到任何活动，屏幕或接头可能是故障点。请参阅下面的“后续步骤”部分。
后续步骤
- 如果您从 monome 购买了完全组装的设备（无需焊接），请发送邮件至 help@monome.org 获取服务或更换。
- 如果您自己焊接了设备，请将电路板的图片发布到此讨论。请注意，这是一个社区资源，因此请尊重时间和精力的限制。
- 如果您从第三方购买了已焊接组件的设备，请联系他们解决。
Grid连接故障排除
标准norns在电池供电时关机
当grid插入正在使用内置电池运行的标准norns（而不是使用电源适配器）时，启动grid的功耗可能会压倒norns并导致关机。这并不总是发生，可能取决于当前的电池电量，因此在电池供电下使用grid + norns的最佳做法是在插入grid的情况下启动norns。
Grid无法连接
如果您最近收到了一个新的grid，您可能发现脚本似乎没有连接到它。
故障排除：
- 通过
SYSTEM > UPDATE确保您的norns是最新的（更多信息请参阅wifi + files） - 许多脚本假设艺术家只能访问一个grid（而不是许多MIDI控制器），并自动连接到
SYSTEM > DEVICES > GRID下的第一个插槽。- 断开所有grid
- 在插槽1上按
K3，选择none，按K3 - 在插槽2上按
K3，选择none，按K3 - 对于任何没有显示
none的插槽，重复上述操作 - 连接您的新grid，它应该填充插槽1！
音频输入/输出硬件规格
编解码器
标准norns具有音频编解码器CS4270。在2022年，由于全球元件短缺，我们将shield的电路修改为CS4271——更多信息请点击此处。
编解码器通过晶体进行外部时钟（无抖动），采样率固定为48k。
输入
标准norns输入接口配置为平衡或非平衡。输入阻抗为10k。
Shield只有一个立体声输入。
输出
标准norns输出接口配置为平衡或非平衡。输出阻抗为590欧姆。编解码器的输出也连接到耳机驱动器。
Shield只有一个立体声输出。修订版210330输出1.75V峰值，大致相当于消费级线路电平。
耳机驱动器
标准norns耳机驱动器是TPA6130A2。音量通过i2c以简单协议控制，因此不需要驱动程序。i2c线路连接到i2c0。
Shield没有单独的耳机输出。
norns shield噪音故障排除
虽然标准铝合金norns是一个完全隔离的专业音频设备，norns shield必然具有不同的占用空间和结构。作为消费级音频设备，在某些情况下norns shield可能会受到底层Pi单元的干扰，在音频线路中产生噪音。
在shield的多次迭代中，我们一直努力减少这些问题——修订版210330改善了相比之前两个版本（191106和200323）的音频隔离，211028（最新型号）保持了这一改进。

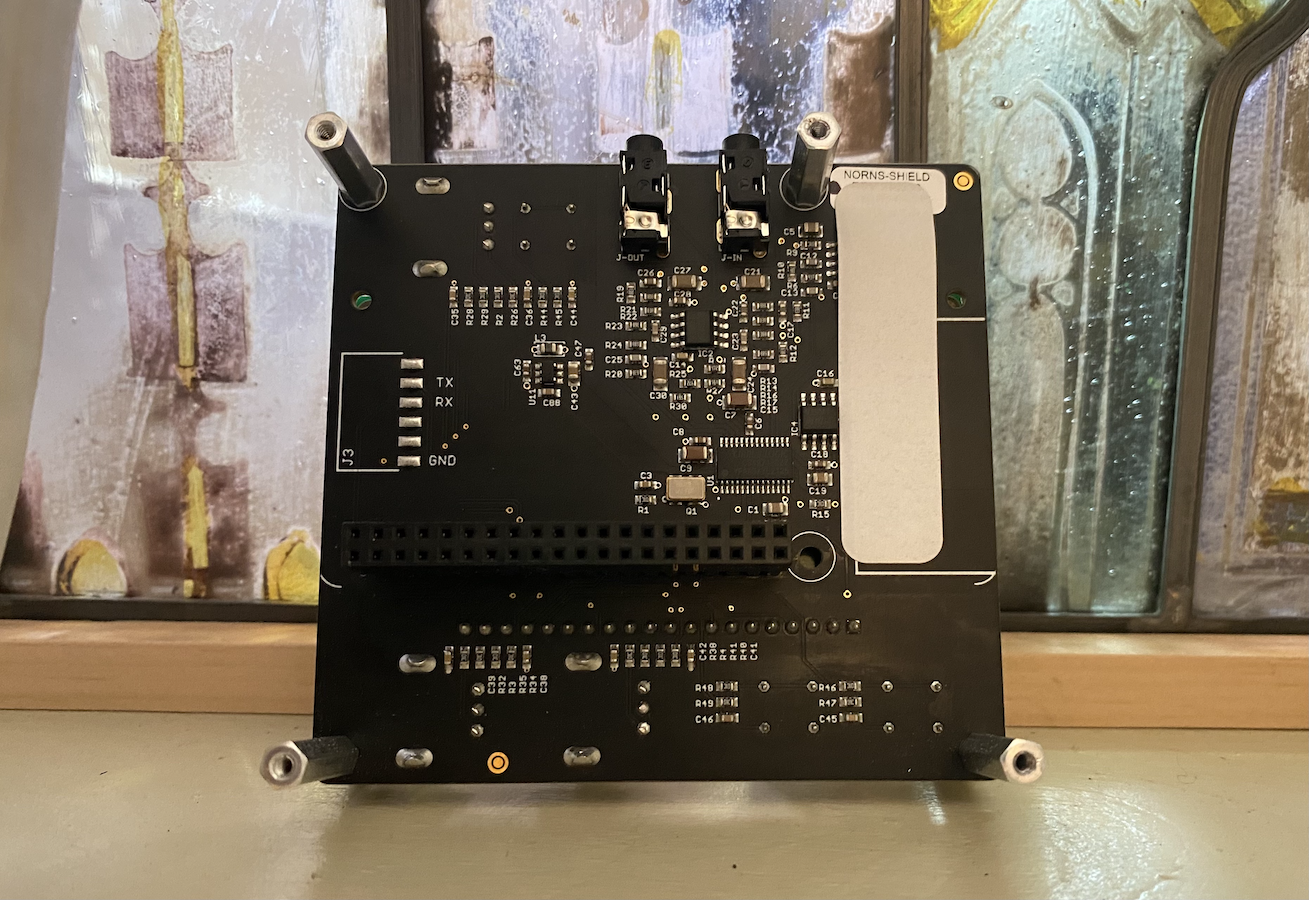

如果您在211028单元上遇到噪音，这很可能是Pi上的WiFi天线产生干扰。为了防止这种情况，每个211028电路板都配备了一个白色贴纸，覆盖最靠近Pi的USB + 以太网端口的组件：
如果您遇到持续的噪音，无论是在LEVELS屏幕上的in VU表上的视觉表现，还是在正常听 shield 输出时，请拆解设备并检查此贴纸的状态。
如果贴纸已被撤除，或者已经磨损，或者只是没有有效地屏蔽您的Pi的WiFi天线的强度，可以用几层电工胶带替换。
此外，在重新组装设备时保持稍微松动也可能有所帮助——过度拧紧机壳螺丝可能会导致意外的噪音和干扰。
如果在开启WiFi和需要在监听时连接网络的情况下仍有干扰，我们建议关闭WiFi（通过 SYSTEM > WIFI）并通过Pi的以太网接口直接插入路由器。这将完全绕过Pi的天线和音频线路中的任何相关干扰。
我可以直接将模块信号插入norns吗？
不可以！
norns（标准版和shield）只有线路级输入——发送运行非常热的模块信号通过这些输入可能会导致损坏。请在将模块信号发送到norns之前，使用接口模块（如Intellijel的Audio Interface）进行衰减。
如何在norns和另一台计算机之间发送/接收MIDI？
由于norms是MIDI主机，其他计算机也是MIDI主机，因此norns无法通过其USB充电端口直接与DAW或计算机发送/接收MIDI。
- 使用USB将Roland UM-ONE mk2连接到norns，这将为norns创建DIN-MIDI输入和输出——然后使用另一个USB-MIDI接口将UM-ONE MIDI连接到您的计算机
- 构建这个
@okyeron的DIY USBMIDI主机对主机适配器 - 使用USB主机MIDI路由器，如Sevilla Soft的MIDI USB-USB
norns shield：我可以使用Pi的HDMI输出来镜像shield的屏幕吗？
不可以。
norns操作系统主要为/在标凅norns硬件上开发，该硬件使用的计算模块具有比传统Pi板更小的形状因子，并且没有任何附加I/O。这使得标凅设备能够提供专业音频I/O、电池和整体更宽敞的布局，同时保持小占用空间。
避免支持外部视频输出所需的额外CPU开销也使我们能够优化norns的功能，为标凅norns和shield用户提供相同的基础软件体验。
电池读数

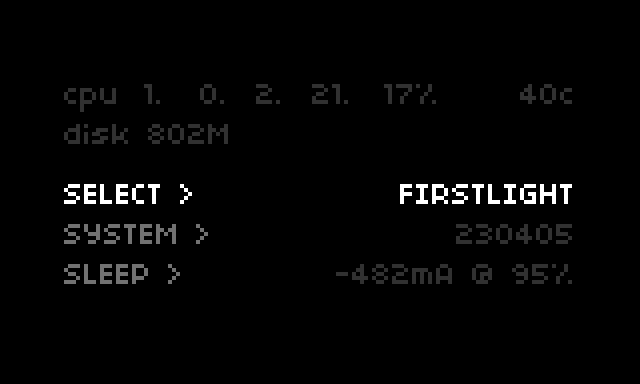

当您在 SELECT / SYSTEM / SLEEP 屏幕上按K2时，您将看到有用的系统状态信息，包括右下角的当前电池状态：
- 如果
mA读数为负数，这意味着正在耗电- 如果您在_插入墙上电源时_看到持续的负读数，那么内置USB集线器的功耗可能过高，您应该使用外部供电的集线器
- 如果
mA读数为正数，这意味着正在供电并且电池正在充电 - 在墙上供电时，随着电池越来越接近100%，您可能会看到正
mA开始减少——这是正常/预期的，因为norns正在“涓流”充电 - 在100%电池时，您可能会看到
0mA，因为norns不需要汲取更多电力来给电池充电——这是为了防止过度充电和电池退化的安全措施，这样如果您将norns插在墙上电源上几个月，在拔下时您仍然有一个可用的电池
“正常”的电池耗电很难定义，因为它取决于正在使用的脚本和连接到norns的硬件。通常，在没有连接任何额外硬件的情况下，正在耗电的电池将显示-400mA到-500mA，正在充电的电池在充电至100%的过程中将显示400mA到600mA。
